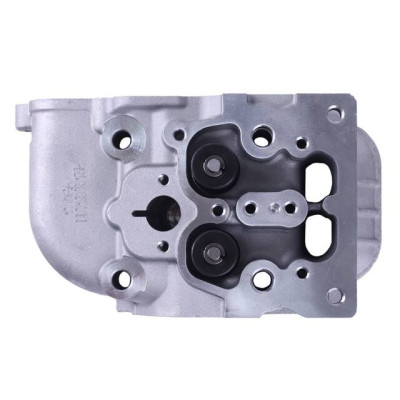

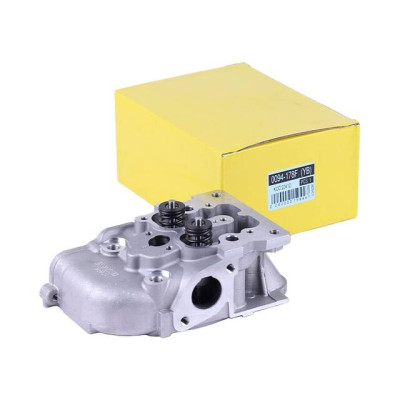

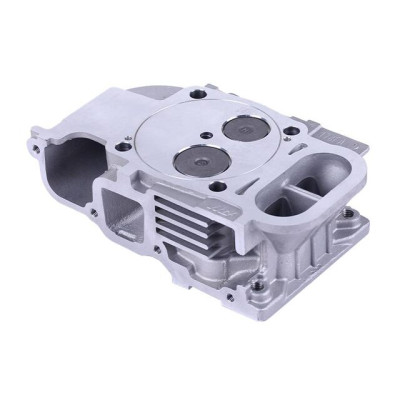

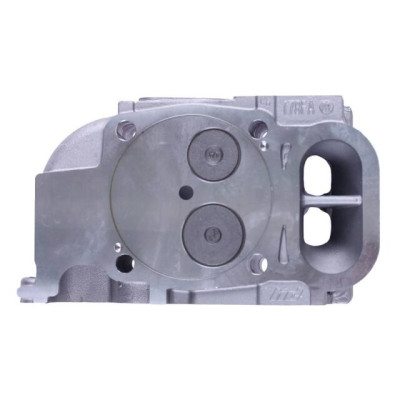

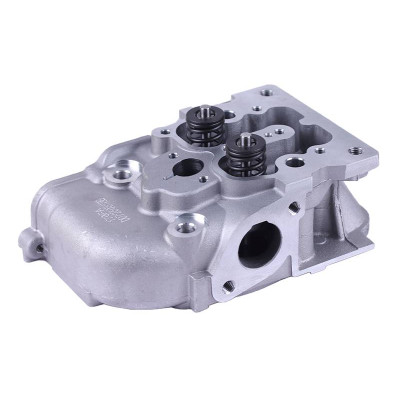

Головка блоку в зборі (під 3 болти) Y-BOX на двигун 178F

Опис

Головка блоку циліндрів у зборі з клапанним механізмом - це ключовий компонент дизельного двигуна 178F, що володіє потужністю 6 кінських сил та системою повітряного охолодження. Ця деталь знаходить своє застосування у мотоблоках серії МБ2060 (2070, 2075, 2080) від Зубр, а також у мотоблоках серії HT-105 від Кентавр та серії HSD1G-105 від Форте. Виробником цього товару є компанія Y-BOX.

Призначення товару

Головка блоку циліндрів (ГБЦ) забезпечує герметичність циліндрів, містить системи впуску та випуску, а також камеру згоряння паливоповітряної суміші. Найбільш важливим завданням клапанних механізмів є правильне управління відкриванням та закриванням клапанів, що визначає кількість повітря та палива, що надходять у циліндри, та вихлоп відпрацьованих газів.

Принцип роботи

Головка встановлюється у верхній частині двигуна та кріпиться до блоку циліндрів. Усередині неї розташовані камера згоряння, клапани, пружини, штовхачі та інші компоненти, що забезпечують правильне функціонування двигуна. При русі поршня вниз, клапани керуються механізмом, який відкриває і закриває їх у потрібні моменти часу, забезпечуючи правильне співвідношення повітря та палива для горіння та ефективний викид відпрацьованих газів.

Причини відмов та несправностей

Основними причинами відмов ГБЦ можуть бути знос, корозія та неправильне функціонування клапанних механізмів. Некоректне налаштування клапанів або неправильний вибір матеріалів можуть призвести до неправильного герметичного з'єднання і, як наслідок, до втрати потужності та ефективності двигуна.

Характеристики

• Довжина, мм - 180
• Ширина, мм - 110
• Висота без клапанів, мм - 80
• Діаметр тарілок клапанів, мм - 31/26
• Діаметр отвору під форсунку, мм - 17
• Діаметр внутрішній напрямної клапанів, мм - 6
• Міжцентрове отвори кріплення головки, мм - 68/95
• Міжцентрове отвори кріплення форсунки, мм - 32
• Міжцентрове отвори кріплення впускного колектора, мм - 47
• Міжцентрове отвори кріплення глушника, мм - 54
• Глибина отвору під форсунку, мм - 50
• Вага, г - 1260
• Матеріал - Алюміній

Таблиця сумісності комплектуючих на мотоблоки

Інформація наведена для найбільш популярних моделей.
